KIT ATUALIZAÇÃO ESTEIRA MOVEMENT RT250 G2

Código venda: 3993

Guia de Instalação RRFIT

Kit Retrofit para Esteira Movement RT250, RT350, RT350 Touch

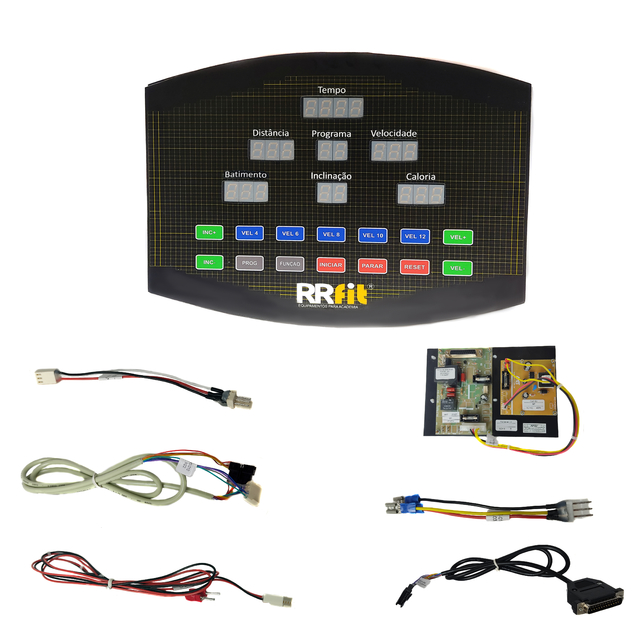

1. Composição do KIT

1 - Guia de Instalação

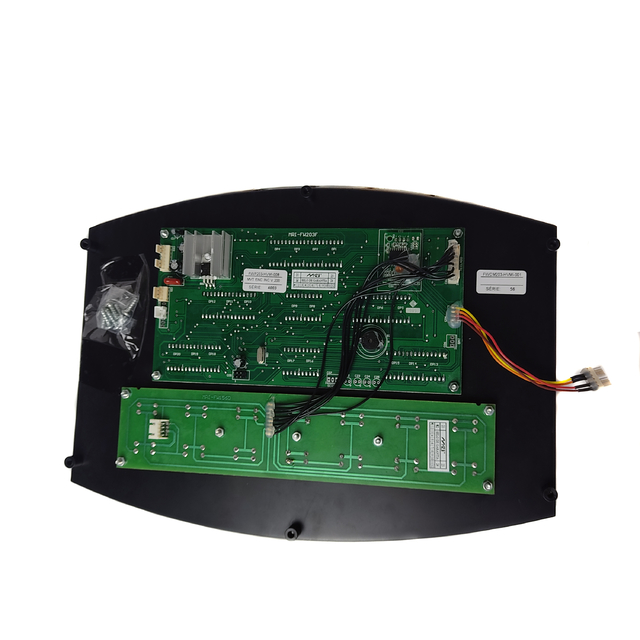

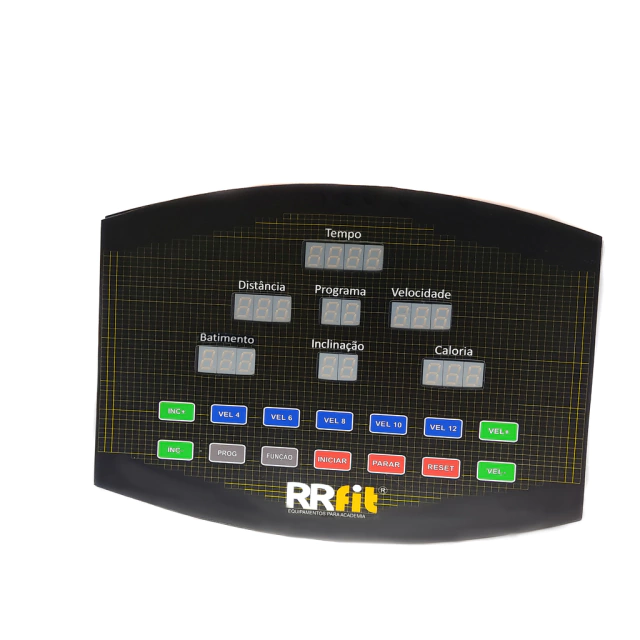

1 - Conjunto Painel Montado - FWCM203-HVMI-001

1 - Cabo Multivias Painel - FWCLF-M04-010

1 - Cabo Multivias Inclinação - FWCLFI-M01-004

1 - Conjunto Montado Movement FW140 e FW153 Inclinação - FWCM140-001

1 - Chicote Inversor CFW10 - FWCINV-001A

1 - Chicote Adaptador FW140 Motor Inclinação Encoder Brudden

Movement - FWCDV-014

1 - Chicote Adaptador FW140 Motor

Inclinação Brudden Movement - FWCEE-017

Obs: O CABO DA COLUNA ( NÃO ACOMPANHA), - UTILIZA-SE O DA SUA ESTEIRA ANTIGA. Caso queira comprar o cabo solicite após a compra do painel no campo de mensagens.

2. Instalação dos Componentes:

A) Remover o painel antigo, soltando os parafusos traseiros;

B) Desmontar o console plástico para acessar o chicote multivias da coluna;

C) Conectar o conjunto montado com o cabo multivias, o sensor de batimento (Hand Grip),

o botão de emergência e os botões de velocidade;

D) Conectar o cabo multivias do painel ao chicote da coluna;

E) Fixar o painel com os parafusos enviados, junto ao KIT;

F) Conectar o cabo ligação ao inversor;

G) Retirar placa de comando de inclinação e fixar a Placa Conexão Inversor/Motor

Inclinação e Alimentação do Painel.

H) Conectar os Cabos nas Placas Conexão Inversor/Motor Inclinação e Alimentação do

Painel.

I) Configurar os parâmetros do inversor conforme descrito no item 4 do guia.

4. Configuração de parâmetros do Inversor CFW10

Modelo CFW10 versão 1.0 (Anterior a Janeiro 2015) Com o inversor ligado e através do teclado alterar os parâmetros na seguinte sequência:

PO00 123

P610-4

P204-5

Após esta alteração o display do Inversor piscará por alguns segundos, até aparecer a mensagem "Rdy".

Alterar os parâmetros seguintes:

P000-5 P100-5

P101-15

P102-S

P103-5

P136-25

P271-50

P000-0

Desligar a esteira, aguardar 1 minuto e ligá-la novamente.

Modelo CFW10 Versão 2.0 Easy Drive (Posterior a Janeiro 2015)

Com o inversor ligado e através do teclado alterar os parâmetros na seguinte sequência:

- P204-5

- P204-1

Aparecerá a palavra RDY no display

Desligar a esteira, aguardar 1 minuto e ligá-la novamente.

Modelo ADW300.

5.1.Com o Inversor ligado e através do teclado alterar os parâmetros na seguinte sequência:

• P204 – 1

• P133 – 3

• P134 – 125

• P248 – 6

• P250 – 250

• P247 – 970

APÓS A COMPRA SE TIVER DÚVIDAS NA INSTALAÇÃO SÓ ENTRAR EM CONTATO PELOS CANAIS DE COMUNICAÇÃO FORNECIDOS PELO MERCADO LIVRE.
